目 錄
1 概述
2 儀器主要技術性能
3 儀器結構
4 儀器使用
5 儀器的維護
6 儀器的成套性
敬告用戶：
請?jiān)谑褂帽緝x器前，詳細閱讀本說明書并妥善保存。
請使用本儀器隨機提供的通用電源器(9V,300mA,內正外負)作為儀器的供電電源，若用戶選用其他的通用電源器以致發生不必要的安全問題，本公司概不負責。
儀器超過一年必須送計量部門或有資格的單位復檢，合格后方可使用。
1 概述
DDSJ－308A型電導率儀是一臺智能型的實驗室常規分析儀器，它適用于實驗室精確測量水溶液的電導率及溫度、總?cè)芙夤虘B(tài)量(TDS)及溫度，也可用于測量純水的純度與溫度，以及海水及海水淡化處理中的含鹽量的測定(以NaCl為標準)。
本儀器具有以下特點：
● 儀器可進行電導率、TDS、鹽度及溫度測量。
● 儀器采用微處理器技術，使儀器具有自動溫度補償、自動校準、量程自動切換等功能。儀器具有斷電保護功能，在儀器使用完畢關機后或非正常斷電情況下，儀器內部貯存的測量數據和設置的參數不會丟失。
● 儀器的測量結果可以貯存、刪除、查閱、保持、打印或傳送到PC機。儀器最多可貯存各50套電導率、TDS或鹽度測量的實驗數據，并提供兩套打印模式供用戶選擇。
● 具有標定功能，用戶可用此功能標定電極常數或TDS轉換系數。
● 為方便用戶操作，開機后，儀器將直接進入上次關機時的測量狀態。
● 儀器帶有RS－232接口，可接TP－16型打印機打印測量結果或與計算機通訊。
● 儀器采用點陣式液晶顯示，全中文操作界面，使用簡單方便。儀器采用 新穎輕觸鍵，可靠性好。
2 儀器主要技術性能
2.1 測量范圍
2.1.1 儀器級別：1.0級
2.1.2 電導率
電導率測量范圍為：(0～1.999×105)μS/cm，共分成六檔量程，六檔量程間自動切換。具體如下：
(0～1.999)μS/cm
(2.00～19.99)μS/cm
(20.0～199.9)μS/cm
(200～1999)μS/cm
(2.00～19.99)mS/cm
(20.0～199.9)mS/cm(用電極常數10時)
測量高電導率時，一般采用大常數的電導電極，當電導率≥20.00mS/cm時，必須采用電極常數為5或10的電極；當電導率≥100.00mS/cm時，必須采用電極常數為10的電極。
2.1.3 TDS
TDS測量范圍為：(0～99900)mg/L，共分成五檔量程，五檔量程間自動切換。具體如下：
(0～10.00)mg/L
(10.0～100.0)mg/L
(100～1000)mg/L
(1.00～10.00)g/L
(10.0～99.90)g/L (用電極常數5或10時)
測量高TDS時，一般采用大常數的電導電極，當TDS≥10.00 g/L時,必須采用電極常數為5或10的電極。
2.1.4 鹽度
測量范圍為：鹽的質量分?jǐn)?shù) (0.0～80.0) ×10-3。
測量鹽度時，一般采用常數10的電導電極，當鹽度≥10.0ppt時，必須采用電極常數為10的電極。
2.1.5 溫度
溫度測量范圍為：(-5.0～105.0)℃。
2.2 電子單元基本誤差
(a) 電導率：0.5％(FS) 1個字
(b) 鹽度： 0.1%
(c) 溫度： 0.3℃1個字
2.3 穩定性： 0.3％(FS) 1個字/3h
2.4 重復性：0.16％(FS)
2.5 儀器正常工作條件
環境溫度：(5～35)℃；
相對濕度：不大于85％；
供電電源：新英牌YX-965K通用電源器(9V DC,300mA內正外負）
除地磁場外，周?chē)鸁o(wú)電磁場干擾
2.6 外形尺寸，長×寬×高, mm：290×200×70
2.7 重量, kg：約1
3 儀器結構
3.1 儀器正面圖
（1）顯示屏
（2）鍵盤
（3）電極梗座
3.2 儀器后面板
（4） 電源插座
（5） 測量電極插座
（6） 接地接線柱
（7） 溫度傳感器插座
（8） RS－232 (九針) 接口

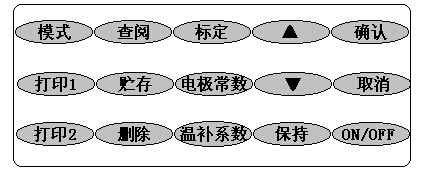

3.3 鍵盤
儀器面板上共有15個操作鍵，分別為：模式、打印1、打印2、查閱、貯存、刪除、標定、電極常數、溫補系數、▲、▼、保持、確認、取消、ON/OFF等。各鍵功能分別定義如下：
•“模式”鍵：用于電導率、TDS及鹽度測量工作狀態之間的轉換。
•“打印1”鍵：用于打印當前的測量數據。
•“打印2”鍵：用于打印貯存的測量數據。
•“查閱”鍵：用于查閱儀器所貯存的測量數據。
•“貯存”鍵：用于貯存測量數據。
•“刪除”鍵：用于刪除貯存的測量數據。
•“標定”鍵：用于標定電極常數或TDS轉換系數。
•“電極常數”鍵：用于設置電極常數或TDS轉換系數。
•“溫補系數”鍵：用于設置溫度補償系數。
•“▲”、“▼”鍵：用于調節參數。
•“保持”鍵：用于鎖定本次測量數據。
•“確認”鍵：用于確認儀器當前的操作數據或操作狀態。
•“取消”鍵：用于從各種工作狀態返回到測量狀態。
•“ON/OFF”鍵：用于儀器的開機或關機。
3.4 儀器配件及附件

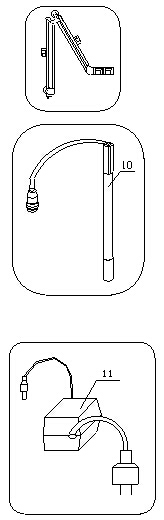

(9) 多功能電極架
（10）DJS―1C型電導電極 （11）通用電源器

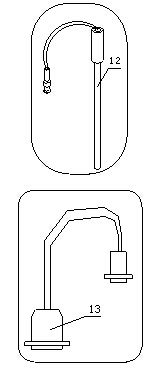

（12）T-818-B-6型溫度傳感器
（13）連接線
(14)選購件：
a DJS-10型電導電極
b DJS-0.1型電導電極
4 儀器使用

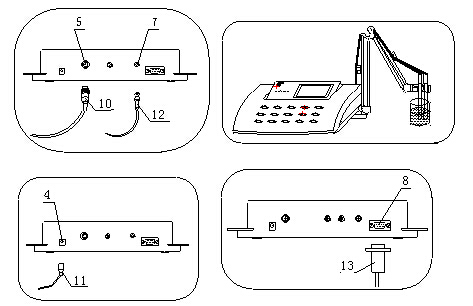

4.1 儀器安裝
a．將多功能電極架（9）插入電極梗座（3）內。
b．將電導電極（10）和 溫度傳感器（12）夾在多功能電極架（9）上。
c．分別將電導電極（10）和溫度傳感器（12）的插頭插入測量電極插座（5）和溫度傳感器插座（7）內。
d． 用蒸餾水清洗電導電極和溫度傳感器，再用被測溶液清洗一次。然后將電導電極和溫度傳感器浸入被測溶液中。
e．將通用電源器（11）輸出插頭插入儀器的電源插座（4）內。然后，接通通用電源器的電源，儀器可以進行正常操作。
f．若用戶配置TP―16型打印機（打印機的安裝見該產品使用說明書），則將打印機連接線（13）分別插入儀器的RS―232接口（8）和打印機插座內。
4.2 電導電極的選用
4.2.1 電導率范圍及對應電極常數推薦表
電導率范圍 μS/cm | 電阻率范圍 Ω·cm | 推薦使用電極常數 cm-1 |
0.05～2 | 20M～500k | 0.01，0.1 |
2～200 | 500k～5k | 0.1，1.0 |
200～2000 | 5k~500 | 1.0 |
2000～20000 | 500～50 | 1.0，10 |
2000～2×105 | 500～5 | 10 |
對常數1.0、10類型的電導電極有“光亮”和“鉑黑”二種形式，鍍鉑電極習慣稱作鉑黑電極；光亮電極較好的測量范圍為0～1000μS/cm,超過1000μS/cm測量誤差較大。
4.2.2 TDS范圍及對應電極常數推薦表
TDS范圍 mg/l | 電導率范圍 μS/cm | 推薦使用電極常數 cm-1 |
0～1000 | 0～2000 | 1.0 |
1000～10000 | 2000～20000 | 1.0，10 |
1000～19990 | 2000～40000 | 10 |
4.2.3 鹽度測量電導電極選用
鹽度測量時，一般選用電極常數10的電導電極；1.00%以下鹽度也可選用電極常數1的鉑黑電導電極。
4.3 開機
按下“ON/OFF”鍵，儀器將顯示廠標、儀器型號、名稱，即“DDSJ－308A型電導率儀”。幾秒后，儀器自動進入上次關機時的測量工作狀態，此時儀器采用的參數為用戶最新設置的參數。如果用戶不需改變參數，則無需進行任何操作，即可直接進行測量。測量結束后，按“ON/OFF”鍵，儀器關機。
4.4 儀器功能操作
4.4.1 測量功能：
儀器有電導率、TDS、鹽度三種測量功能，按“模式”鍵可以在三種模式間進行轉換。
例如：儀器開始為電導率測量狀態，將顯示如下：
按一次“模式”鍵，儀器進入鹽度測量狀態，將顯示如下：
再按一次“模式”鍵，儀器進入TDS測量狀態，將顯示如下：
儀器關機時處于何種測量狀態，下次開機時儀器將自動進入這種測量狀態。
在電導率及TDS測量時，溫度電極接上，儀器自動按設定的溫度系數將電導率補償?shù)?5.0℃時的值；溫度電極不接，儀器顯示待測溶液未經補償?shù)脑茧妼?dǎo)率值。
在鹽度測量時，溫度電極接上，儀器自動將鹽度補償?shù)?8.0℃時的值；溫度電極不接，儀器顯示待測溶液未經補償?shù)柠}度值。
4.4.2 電極常數設置功能
電導電極出廠時，每支電極都標有一定的電極常數值。用戶需將此值輸入儀器。
例如：電導電極的常數為0.98，則具體操作步驟如下：
在電導率測量狀態下，按“電極常數”鍵，儀器顯示：
其中，“選擇”指選擇電極常數檔次（本儀器設計有五種電極常數檔次值，即：0.01、0.1、1.0、5.0和10.0）,“調節”指調節當前檔次下的電極常數值。用“▲”或“▼”鍵即可調節常數或選擇檔次。
b. 按“▲”或“▼”鍵修改到電極標出的電極常數值：0.98。
c. 按“確認”鍵，儀器自動將電極常數值0.98存入并返回測量狀態，在測量狀態中即顯示此電極常數值。
又例如：電導電極的常數為10.20，具體操作步驟如下：
a. 在電導率測量狀態下，按“電極常數”鍵
b. 再按“電極常數”鍵
c. 按“▲”或“▼”鍵修改電極檔次至10.0。
d. 再按“電極常數”鍵，儀器顯示：
e. 按▲或▼鍵修改到電極標出的電極常數值：10.20。
f. 按“確認”鍵，儀器自動將電極常數值10.20存入并返回測量狀態。
總之，用“電極常數”鍵可在電極常數檔次選擇和常數調節兩個狀態間翻轉。用“▲”或“▼”鍵可進行電極常數檔次選擇或常數調節。
4.4.3 轉換系數的設置
在TDS測量狀態下，有時候需設置TDS的轉換系數。在TDS測量狀態下，按“電極常數”鍵。
按“▲”或“▼”鍵修改到需要的轉換系數，按“確認”鍵，儀器保存設置的轉換系數值，并返回測量狀態。
4.4.4 溫度系數設置功能
在電導率或TDS測量狀態下，按“溫補系數”鍵，儀器進入溫補系數調節狀態。
用戶若要測量溶液的溫度系數可按如下操作。
一般水溶液電導率值測量的溫度系數α選擇0.02
溫度補償?shù)膮⒈葴囟葹?5℃
當溫度傳感器不接入儀器時，儀器無溫度補償作用，
儀器顯示值即為當時溫度下的電導率值。
溶液溫度系數計算：（測量時儀器不接溫度傳感器）
a. 將被測液置于(25±0.1)℃的恒溫水浴中，記錄測量電導率為K25
b. 將被測液置于溫度為t的恒溫水浴中，記錄測量電導率Kt
c. Kt＝K25[1+α(t-25)]，計算溫度系數α
d. 將計算得到的溫度系數α輸入儀器中。
用戶可根據測量溶液的溫度系數，按“▲”或“▼”鍵修改，最后按“確認”鍵，儀器自動將修改好的溫度補償系數存入并返回測量狀態。
在鹽度測量狀態下，溫度系數已全部貯存在儀器中，用戶不可修改，此時按“溫度系數”鍵不起作用。
4.4.5 標定功能
4.4.5.1 電導電極常數的標定
電導電極出廠時，每支電極都標有電極常數值。用戶若懷疑電極常數不正確，用以下步驟進行標定：
根據電極常數，選擇合適的標準溶液(見表1)，配制方法(見表2)，標
準溶液與電導率值關系表(見表3)；
a. 將電導電極接入儀器，將溫度電極拔去，儀器則認為溫度為25.0℃，此時儀器所顯示的電導率值是未經溫度補償?shù)慕^對電導率值；
b. 用蒸餾水清洗電導電極, 再用被測溶液清洗一次電極；
c. 將電導電極浸入校準溶液中；
d. 控制溶液溫度恒定為：(25.0±0.1)℃或(20.0±0.1)℃或(18.0±0.1)℃或(15.0±0.1)℃；
e. 接上電源，進入電導率測量工作狀態；
f. 根據所用的電導電極按4.2節選擇好電極常數的檔次(分0.01、0.1、1.0、5.0、10.0五檔)，并回到電導測量狀態；
g. 待儀器讀數穩定后，按下“標定”鍵，儀器顯示如下：
h. 按“▲”或“▼”鍵，使儀器顯示表3中所對應的數據，然后，按“確認”鍵，儀器將自動計算出電極常數值并貯存(具斷電保護功能)，隨即自動返回到測量狀態；按“取消”鍵，儀器不作電極常數標定并返回測量狀態。
表1 測定電極常數的KCL標準溶液
電極常數(l/cm) | 0.01 | 0.1 | 1 | 10 |
KCL溶液近似濃度(mol/L) | 0.001 | 0.01 | 0.01或0.1 | 0.1或1 |
表2 標準溶液的組成
近似濃度(mol/L) | 容量濃度KCL(g/L)溶液(20℃空氣中) |
1 | 74.2650 |
0.1 | 7.4365 |
0.01 | 0.7440 |
0.001 | 將100mL 0.01mol/L的溶液稀釋至1升 |
表3 KCL溶液近似濃度及其電導率值關系
近似濃度 (mol/L) | 溫 度 | ||||
15.0℃ | 18.0℃ | 20.0℃ | 25.0℃ | 30.0℃ | |
電導率值 μS/cm | |||||
1 | 12120 | 97800 | 101700 | 111310 | 131100 |
0.1 | 10455 | 11163 | 11644 | 12852 | 15353 |
0.01 | 1141.4 | 1220.0 | 1273.7 | 1408.3 | 1687.6 |
0.001 | 118.5 | 126.7 | 132.2 | 146.6 | 176.5 |
4.4.5.2 TDS轉換系數的標定
根據被測溶液的性質和及測量范圍，選擇合適的標準溶液。電導率與TDS標準溶液關系表見表4。
a. 按4.4.5.1節操作，先標定好電極的常數,使儀器進入TDS測量狀態；
b. 用蒸餾水清洗電導電極，用校準溶液再清洗一次電極；
c. 將電導電極浸入校準溶液中，控制溶液溫度恒定為：(25.0±0.1)℃；
d. 待儀器讀數穩定后，按下“標定”鍵
e. 按“▲”或“▼”鍵，使儀器顯示表4中所對應的數據，然后，按“確認”鍵，儀器將自動計算出TDS轉換系數并貯存(具斷電保護功能)，隨即自動返回到測量狀態；按“取消”鍵，儀器不作TDS轉換系數標定并自動返回測量狀態。
表4 電導率與TDS標準溶液關系表
電導率(μS/cm) | KCl (mg/L) | NaCl (mg/L) | 442 (mg/L) |
TDS標準值 | |||
23 | 11.6 | 10.7 | 14.74 |
84 | 40.38 | 38.04 | 50.5 |
447 | 225.6 | 215.5 | 300 |
1413 | 744.7 | 702.1 | 1000 |
1500 | 757.1 | 737.1 | 1050 |
2070 | 1045 | 1041 | 1500 |
2764 | 1382 | 1414.8 | 2062.7 |
8974 | 5101 | 4487 | 7608 |
12880 | 7447 | 7230 | 11367 |
15000 | 8759 | 8532 | 13455 |
80000 | 52168 | 48384 | 79688 |
1、442表示40％Na2SO4、40％NaHCO3、20％NaCl。
2、表中列出的值為25℃時情況下的值。
4.4.6 貯存功能
如果用戶需將當前測得的數據(或TDS或鹽度)存貯起來，在測量狀態下，按“貯存”鍵，儀器即將當前測量數據貯存起來。每種測量模式最多
可存貯50套測量數據，超過50套，儀器將自動重復從頭存貯。貯存時，儀器顯示當前存貯號和存貯標志。下圖為電導率測量模式下電導率存貯時的顯示示意圖。存貯完畢，儀器自動返回測量狀態。
4.4.7 刪除功能
如果需要將貯存的測量數據全部刪除，可在測量狀態下，按下“刪除”鍵，儀器即進入刪除功能，可刪除當前測量模式下的貯存數據。如用戶想刪除存貯的電導率數據，可在電導率測量模式下，按“刪除”鍵進行刪除；想刪除鹽度、TDS數據則在鹽度、TDS測量模式下按“刪除”鍵進行刪除。儀器將提示用戶，需要用戶確認。下圖為刪除電導率存貯數據示意圖：
此時，用戶按“確認”鍵，儀器將全部刪除所貯存的電導率數據，并返回測量狀態；按“取消”鍵，儀器將不進行刪除操作，自動返回測量狀態。
儀器若沒有貯存數據，將顯示對應測量模式存貯器空字樣，提示用戶。片刻后，自動返回測量狀態。
1、存貯的數據一旦被刪除，便不能恢復！
2、若用戶需刪除某個無用的數據時，可按4.4.10查閱功能下的幾個其他功能的操作方法進行刪除。
4.4.8 即時打印功能
可打印當前測量數據或?qū)?dāng)前測量數據輸入PC機。
在測量狀態下，用戶若想打印當前測量數據，只需接上TP-16打印機，正確設置打印機，接通打印機電源，按“打印1”鍵，儀器即打印當前測量數據。打印完畢，自動返回測量狀態。
若RS－232接口與PC機相連，按“打印1”鍵，儀器即將當前測量數據直接輸入PC機，由PC機接收（PC機上接收需有我公司配套開發的接收軟件）
1、TP-16打印機的設置為：波特率設置為9600，無奇偶位，即DIP開關設置為： 1－ON，2－OFF，3－OFF，4－OFF，5－ON，6－ON。
2、儀器必須在斷電情況下連接打印機或PC機。
4.4.9 存貯打印功能
可打印存貯的測量數據或?qū)⒋尜A的測量數據輸入PC機。
在任何測量狀態下，若用戶需打印存貯的測量數據時，只需連接打印機，按“打印2”鍵，儀器將依次全部打印對應測量模式下的存貯數據，儀器一邊打印，一邊顯示被打印的數據。打印完畢，自動返回測量狀態。如用戶想打印存貯的電導率數據，可在電導率測量模式下，按“打印2”鍵，儀器將打印存貯的全部電導率數據；在鹽度或TDS測量模式下，可打印存貯的全部鹽度或TDS數據。
4.4.10 查閱功能
對于存貯起來的測量數據，用戶如需查閱，則在測量狀態下，按“查閱”鍵即可查閱存貯數據。如用戶想查閱存貯的電導率數據，則可在電導率測量模式下按“查閱”鍵，儀器即顯示存貯的電導率數據，圖示為電導率模式下的查閱示意圖，其中第一行顯示此模式下存貯的數據總數，右下角顯示當前查閱的模式，儀器一次最多顯示三個存貯數據。
用戶按“▲”或“▼”鍵可依次查閱存貯的所有數據。按“取消”鍵退出查閱功能，返回測量狀態。
如果用戶需要查閱其他模式下的存貯數據，如在查閱電導率存貯數據時想進一步查閱鹽度或TDS的存貯數 據，此時，用戶不必退出查閱狀態，可直接按“模式”鍵，依次查閱鹽度或TDS的存貯數據。
另外，在查閱狀態下，儀器還具有以下功能：
1 在查閱狀態下，如果用戶需要將某個數據打印出來（或者將此數據輸入PC機），則只需使箭頭指向要打印的數據，然后按“打印2”鍵，儀器即將此數據通過打印機打印出來（或者輸入PC機）。
2 如果用戶發現存貯的某個數據確實無用，則可使箭頭指向此數據，然后按“刪除”鍵，儀器提示確認后，用戶按“確認”鍵，即可刪除此數據。但是，數據一旦被刪除就不能再恢復，望用戶切記。
4.4.11 保持功能
在測量狀態下，按“保持”鍵，儀器將鎖定本次測量的數據，使顯示的測量數據保持不變，便于用戶讀取或記錄。用戶再按一下“保持”鍵或
“取消”或“模式”鍵可取消鎖定狀態，返回正常的測量狀態。
5 儀器的維護
5.1 電極的連接須可靠，防止腐蝕性氣體侵入。
5.2 開機前，須檢查電源是否接妥。
5.3 接通電源后，按“ON/OFF”鍵，若顯示屏不亮，應檢查電源器是否有電輸出。
5.4 在儀器的測量狀態下，如果用戶按“取消”鍵，儀器將顯示選擇中英文，這是正常現象。用戶可根據實際情況選擇中文或英文菜單。
5.5 電極的不正確使用常引起儀器工作不正常。應使電極完全浸入溶液中。電極安裝地點應注意：避免安裝在“死”角，而要安裝在水流循環良好的地方。
5.6 對于高純水的測量，須在密閉流動狀態下測量，且水流方向應使水能進入開口處，流速不宜太高。
5.7 如儀器顯示“溢出”，則說明所測值已超出儀器的測量范圍，此時用戶應馬上關機，并換用電極常數更大的電極，然后再進行測量。
5.8 電導率超過3000μS/cm時，為保證測量精度，最好使用DJS-1C型鉑黑電極進行測量。
5.9 若上述各種情況排除后, 儀器仍不能正常工作, 則與我公司有關部門聯系。
6 儀器的成套性
1 DDSJ―308A型電導率儀 1臺
2 DJS―1C型鉑黑電極 1支
3 T-818-B-6型溫度傳感器 1支
4 通用電源器(9VDC,500mA,中心正,外殼負) 1臺
5 附件一套，以隨機裝箱單為準
用戶訂貨須知
1. 儀器出廠時配套電極為DJS－1C型鉑黑電極(電極常數為1.00)。
2. 用戶根據電導率的測量范圍，在訂貨時參照本說明書4.2.1節選用合適的電極。
溫度系數計算方法
用戶若要測量溶液的溫度系數可按如下操作。
一般水溶液電導率值測量的溫度系數α選擇0.02溫度補償?shù)膮⒈葴囟葹?5℃當溫度傳感器不接入儀器時，儀器無溫度補償作用，儀器顯示值即為當時溫度下的電導率值。溶液溫度系數計算：（測量時儀器不接溫度傳感器）
a. 將被測液置于(25±0.1)℃的恒溫水浴中，記錄測量電導率為K25
b. 將被測液置于溫度為t的恒溫水浴中，記錄測量電導率Kt
c. Kt＝K25[1+α(t-25)]，計算溫度系數α
d. 將計算得到的溫度系數α輸入儀器中。
