本文主要講解DZB-718便攜式多參數分析儀起始狀態下的功能設置說明。
本儀器采用 4 節 AA 堿性電池，當您第一次使用本儀器時請打開儀器機箱后面板電池蓋，將四節新的 AA 堿性電池按照機箱內指示的“＋”、“－”方向小心裝入機箱，蓋上電池蓋。此時儀器應自動開機并進入工作狀態。
若電池裝好后，儀器沒有任何顯示，您應該重新檢查電池是否安裝正確、電池是否為新電池、接頭處有否脫落等，如果還是無法工作，請通知我公司相關部門進行檢修。
如果您長時間不使用本儀器時，請打開儀器后蓋，取出電池，這樣可以防止電池可能腐爛導致儀器損壞，給您帶來不必要的損失。
當儀器顯示“電池”標志時（位于顯示屏右上角），表示電池電量已經不足，此時應立即更換全部電池，按照上面的方法重新安裝新電池，否則在此狀態下測量，儀器無法保證測量的準確性，請用戶切記。
一、儀器的開/關機
a.每次正確安裝新電池后，儀器會自動運行。
b.平時關機狀態下，按一下儀器的“開/關/背光”鍵打開電源開關。儀器開機后，顯示儀器名稱，并自動檢測本儀器支持的測量模塊，顯示如圖，稍等片刻，儀器進入起始狀態，用戶即可開始使用儀器。
c.用完畢以后，長按“開/關/背光”鍵 4 秒以上，儀器顯示“系統關機”字樣，隨即關機。
備注：1.為了保護和更好的使用儀器，每次開機前，請檢查儀器后面的 pH 電極插口，必須保證它們連接有測量電極或者短路插，否則有可能損壞儀器的高阻器件。2.儀器不使用時,短路插頭也要接上，以免儀器輸入開路損壞儀器，給您帶來不必要的損失。
二、儀器的起始狀態
儀器的起始狀態顯示如圖，其中顯示屏上方顯示有當前的系統時間；下方為當前設置好的測量模式、測量參數；底部顯示當前的按鍵為“開始”、“”、“測量”，按“開始”鍵即可打開系統菜單，允許設置測量模式、離子模式、查閱測量參數、查閱存貯數據等；按“測量”鍵即可開始測量。
三、起始狀態下的設置功能

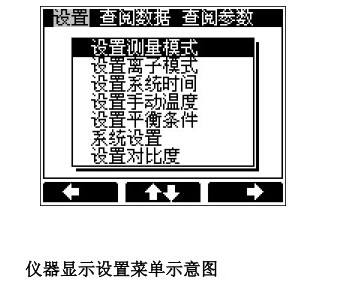

本設置功能可以設置“測量模式”、“離子模式”、“系統時間”、“手動溫度”、“平衡條件”、“系統設置”、以及“對比度”等。在儀器的起始狀態下，按“開始”鍵，儀器顯示設置菜單，顯示如圖：
儀器反向顯示當前的菜單項，用戶可以按“↑↓”鍵上下移動至合適的菜單項（按“←”、“→”鍵可查看主菜單項），按“確認”鍵選擇相應的功能模塊；按“取消”鍵退出功能菜單選擇。
“設置測量模式”：設置當前的測量模式（連續測量模式、定時測量模式、平衡測量模式或者離子濃度測量模式）以及需要測量的測量參數；“設置離子模式”：用戶更換當前的離子模式，比如從測量 Cl-改變?yōu)闇y量 F-；
“設置系統時間”：設置儀器的時間值；
“設置手動溫度”：如果儀器不接溫度傳感器，可以使用手動溫
“設置平衡條件”：設置平衡測量模式下的平衡條件；
“系統設置”：設置必要的 GLP 選項、自動關機時間、背光時間控制；
“設置對比度”：設置液晶的對比度。
1.設置測量模式
除離子濃度外，本儀器支持同時測量離子測量模塊、電導測量模塊以及溶解氧模塊，每一個模塊具有一個獨立的測量顯示窗口，其中第一個窗口顯示三個測量參數值，一個為主參數，一個為輔助參數，另一個為當前的溫度值；其它窗口只顯示一個測量參數。本儀器將離子測量模塊中的 pH、pX、離子濃度作為主參數，電位作為輔助參數；電導模塊中的電導率、TDS、鹽度作為主參數，電阻率作為輔助參數；溶解氧模塊中的溶解氧、飽和度作為主參數，溶解氧電流作為輔助參數。
儀器也允許用戶選擇單獨的模塊或者參數進行測量；儀器還支持三種測量模式，包括連續測量模式、定時測量模式以及平衡測量模式；離子濃度支持四種測量模式，包括直讀濃度模式、標準添加模塊、試樣添加模式和 GRAN 測量模式。為了方便用戶使用，本儀器具有設置測量模式功能，支持上述操作。用戶選擇了相應的主參數以及測量模式后，下次測量時即可按照當前設置情況進行測量。在實際測量中，一旦用戶選擇了某個功能模塊的一個主參數，儀器仍然允許用戶隨時查看這個功能模塊下包含的所有參數值。譬如，用戶選擇電導模塊的電導率這個主參數，在測量時，用戶還是可以查看、存貯、打印其它參數值，如 TDS、鹽度等（pH 與 pX 例外，它們無法同時選擇）。
按“開始”鍵（或“菜單”鍵），再按“確認”鍵后，即可設置測量模式，顯示如圖：
其中左面為測量參數列表，包括 pH、pX、電導率、TDS、鹽度、溶解氧、飽和度、離子濃度；右面為測量模式列表，包括連續測量模式、定時測量模式、平衡測量模式，當選擇測量參數為離子濃度時，測量模式相應改為濃度測量模式，包括直讀濃度模式、標準添加模式、試樣添加模式、GRAN 測量模式等；顯示“√”的表示為當前選中的測量參數或者測量模式；反向顯示的表示當前光標位置；按“↑↓”、“←→”鍵移動光標位置；移動到合適的項目后，按“選擇”（或“清除”）鍵選擇（或清除）當前項目。儀器最多支持同時測量 3 個主參數，用戶選擇完畢，按“確認”鍵，儀器自動保存當前的所有設置，返回起始狀態；按“取消”鍵儀器放棄當前設置返回起始狀態。下圖即為上面選擇測量參數時的正式測量顯示示意圖。
儀器實際的顯示會隨選擇的主測量參數多少而有所不同。每個測量模塊獨立有一個測量窗口，上面為測量參數的名稱、參數的測量值。為了方便用戶隨時查看各個模塊里面其它的參數值，儀器設置了一個特別的查看功能，在測量狀態下，按“模式”鍵，則第一個窗口顯示會反向顯示，表示選擇第一個窗口，同時按鍵提示顯示“位置”、“選擇”、“參數”，如圖：
重復按“選擇”鍵，則可以依次選擇不同的窗口；按“位置”鍵可以直接將選擇的窗口切換到第一窗口位置；重復按“參數”鍵，可以直接查看當前模塊下的其他測量參數，比如，當前測量窗口為電導測量模塊，當前測量參數為電導率，則重復按“參數”鍵時，儀器會在 TDS、鹽度、電阻率、電導率之間來回切換(注意：本方法不適用于離子測量模塊)。查看結束，如果用戶在幾秒鐘里面沒有繼續按鍵，儀器會自動退出查看狀態。
連續測量模式：
這是最常使用的一種測量模式，開始測量后，儀器始終連續測量計算和顯示測量結果，用戶在測量期間可以查閱測量參數、標定電極、存貯或打印測量結果等等，測量結束，用戶按“取消”鍵并“確認”后退出測量模式。
定時測量模式：
定時測量模式是為了方便用戶檢測需要而設置的，比如需要連續30 分鐘檢測電導數據，則用戶可以選擇這種定時測量模式，開始測量后，儀器會自動測量、計算和顯示測量結果，到用戶設定的時間間隔時，儀器自動存貯測量數據(如果 USB 接口連接有 PC，儀器會自動打印出測量數據)，然后開始下一次的測量。按“取消”鍵并“確認”后可以退出定時測量模式。如果用戶選擇定時測量模式，需要再設置定時間隔，默認間隔為10 分鐘。
平衡測量模式
這是儀器支持的另一種測量模式，用戶首先應該設置好平衡條件(具體操作見設置平衡條件章節)，開始測量后，儀器自動測量、計算并顯示測量結果，一旦測量符合設定好的平衡條件，本次測量即結束。在測量過程中，用戶可以查閱測量參數、標定電極等。測量結束后，用戶可以存貯、打印測量結果；按“取消”鍵退出測量狀態，或者選擇按“繼續測量”鍵開始下一次測量。
2.設置離子模式
離子模式主要是為了方便用戶使用而設計的。儀器提供了常規的大約 10 多種離子模式對應不同的離子測量，允許用戶選用相應的離子模式直接進行濃度測量，在濃度測量結束后，用戶可以隨意的按照不同的離子濃度單位查看當前離子濃度值。按“開始”鍵，選擇“設離子模式”后，按“確認”鍵即可進入“設置離子模式”功能模塊，顯示如圖。
儀器分別將離子分成了兩部分，常規離子和用戶自定義離子。儀器提供了一些常規的離子模式，中間顯示有當前選中離子的名稱和分子量。
按“←→”、“↑↓”鍵移動光標位置選中相應的離子（反向顯示），
按“確認”鍵，儀器將當前選擇的離子模式作為實際測量的離子模式；
按“取消”鍵退出離子模式設置功能模塊，返回起始狀態。
儀器允許用戶建立自己的離子模式，只要用戶有相應的離子選擇電極，用戶同樣可以按照常規的離子模式操作方法進行離子濃度的測量。
按“新建”鍵，可以建立新的自定義離子。如圖：
自定義離子名稱由系統自動分配，本儀器支持最多 10 種自定義離子模式，即 Cus00~Cus09。
用戶按照實際情況，分別設置離子的階數、分子量，設置完畢按“確認”即可。
按“自定義”鍵，并選擇“新鍵離子模式”、“修改離子模式”或者“刪除離子模式”等即可由用戶自己管理自定義離子模式。用戶必須選擇正確的離子模式后才能開始濃度測量，如果選用了不同的離子模式，那么將導致最后的結果的不正確。比如用戶需要測量鈉離子濃度，則首先應該由“設置離子模式”功能模塊中選擇“Na+離子模式”，然后才可以開始鈉離子的濃度測量，其他依此類推。
3.設置系統時間
按“開始”鍵，選擇“設置系統時間”項后再按“確認”鍵，儀器進入設置系統時間模塊，用戶可以設置當前的系統時間。
窗口上方為當前的系統時間，下方為對應的時間項，包括“年”、“月”、“日”、“時”、“分”、“秒”。
如果用戶需要修改時間，可按“修改”鍵，按“↑↓”、“←→”鍵移動光標至需要修改的時間項，按“修改”鍵，并輸入時間值。例如用戶需要設置當前的月份，可按如下方法操作：按“↑↓”、“←→”鍵移動光標至“月”項，再次按“修改”鍵，儀器彈出輸入窗口，用戶按照當前月份輸入，輸入完畢按“確認”鍵退出輸入窗口。同理，可修改其他時間項，等所有的時間項修改完畢，按“確認”鍵即完成最后的設置。按“取消”鍵退出系統時間設置模塊，返回起始狀態。
4.設置手動溫度
溫度電極插口如果連接有溫度傳感器時，儀器自動采用溫度傳感器的溫度值，反之，儀器采用用戶設定的手動溫度值作為當前的溫度值。按“開始”鍵，選擇“設置手動溫度”項，按“確認”鍵，儀器即進入手動溫度設置模塊。
按“修改”鍵修改手動溫度值。用戶按照實際需要，輸入手動溫度值即可。
5.設置平衡條件
平衡測量條件對應儀器的平衡測量模式，設置各測量參數的平衡條件，圖示 pX 的平衡條件即為 0.010pX，當 pX(包括 pH)測量值的變化量小于 0.010pX 范圍時即認為本次測量有效。
當用戶選擇平衡測量模式進行測量時，如果儀器在設定的平衡時間里面所有測量都符合平衡條件，則本次測量結束。平衡時間只對平衡測量模式有效，以秒為單位，范圍 1～200 秒。
6.系統設置
本功能包括 GLP 規范設置、自動關機設置、背光時間設置等。按“開始”鍵，選擇“系統設置”項，按“確認”鍵，儀器即進入系統設置模塊。
按方向鍵移到至相應項可以修改相應的參數值。修改完畢，按“取消”鍵退出設置狀態，返回起始狀態。電極標定間隔是指儀器提示用戶標定電極的時間間隔，儀器會自動計算前一次標定至今的時間，如果前一次標定時間已經超過用戶設定的標定時間間隔，儀器即彈出提示窗口，提示用戶注意重新標定電極，電極標定間隔以小時(hr)為單位，圖示 pH 電極標定的時間間隔即為 4 小時。操作者編號是一個三位數的編號，編號范圍為000～200，儀器所有的操作記錄都包含有操作者編號。GLP 模式功能指儀器具有兩種模式，即選擇支持 GLP 規范或者不選擇 GLP 規范，這兩種模式在查閱、打印存貯數據時會有不同的格式。自動關機時間，以 min（分鐘）為單位，即設置儀器的連續運行時間，當儀器運行了設定的時間后，儀器即自動關機。比如，設定自動關機時間為 10 min（分鐘），則儀器開機 10min（分鐘）后，不管處于什么狀態，都會自動關機。將自動關機時間設置為零可關閉此功能。背光時間，以s（秒）為單位，即設置背光點亮后的延時時間。為了減少儀器的功耗，用戶應盡量將此時間設置得小一些，或者打開背光查看數據后，馬上手動按“開/關/背光”鍵關閉背光。將背光時間設置為零可關閉此功能，背光打開后需要手動關閉。
7.設置對比度
儀器支持一定程度的對比度調節，如果用戶覺得顯示效果比較差，可以通過調節對比度改善。
